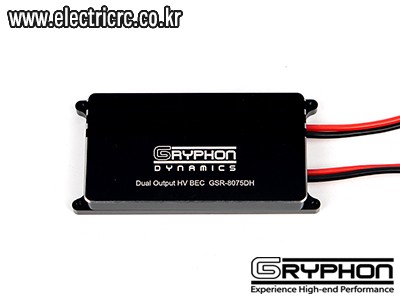

Gryphon Dynamics Hyper High Voltage BEC(75V/10A) - Dual Performance!
100% Made in KOREA!
세계최고의 Drone 및 레귤레이터 제조사 - Gryphon Dymanics사의 신형 Dual Output Hyper High Voltage BEC(75V/21A) 레귤레이터!
비행기, 헬기 및 산업용 드론에 이르는 폭 넚은 Application에 대응, 듀얼출력 (10.5~19.5V/4.8~8.6V)으로 BEC부터 외부 Peripheral 디바이스에 이르기까지 자유롭게 전압 출력 세팅이 가능한 다목적 레귤레이터 입니다.
고효율 스위칭 레귤레이터 컨트롤러를 탑재하여 초소형, 경량화에도 불구하고 메인 출력 연속 12A / 서브 출력 : 8A)의 전류를 독립적으로 출력할 수 있도록 설계 되었으며, RC용 전원 환경 특성에 최적화 설계되어 출력 전압의 저 리플(Ripple)과 전원의 부하 급변시 초고속 과도응답특성(Ultra Fast Transient Response)을 구현하였습니다.
<활용 용도>
- 중/대형 전동/엔진 비행기/헬기/V-Stol기의 대용량 BEC 서보 전류 공급
- 산업 및 방제용 드론의 LED 전원 공급 또는 약제 펌프 및 입제 살포기 전원 공급.
<Features>
- Universal dual output DC-DC step down Regulator
- Wide input voltage 16V~75V
- High efficiency up to 91%
- LED indicator for power on

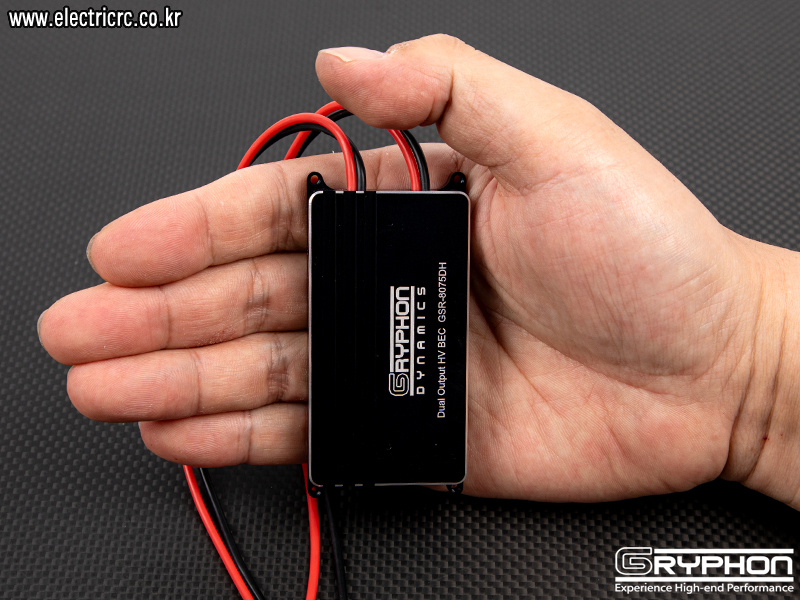

- Compact size and light weight for Drones
<Specifications>
1. Output
- Voltage :
Main 10.5 ~ 19.5V / Sub 4.8 ~ 8.6V
- Main Current : 12A (Only Main), 10A (with Sub) / Sub Current 7A (Only Sub), 5A
(with Main)
2. Input
- Voltage :
DC 16~75V
- Wire : 18AWG
3. Protection
- Overload :
Main 13A (Only Main) , Sub 8A (Only Sub)
- Over Temperature : Protection type: Shut down o/p voltage, recovers
automatically after temperature goes down. Thermal Shutdown 170°C
4. Function : ON/OFF CONTROL (The EN pin (SW pin) is below 0.5 V, the regulator
is in a low-power state)
5. Note
- All parameters are measured at 50VDC input, rated load and 25°C of ambient
temperature. - Ripple & noise are measured at 20MHz of Bandwidth by using a 12”
twisted pair-wire terminated with a 0.1uF & 47uF parallel capacitor. - Input
Wire: 16AWG - Output Wire & Connector (Main: 16AWG, Sub: Molex 5268-04) - Switch
Connector: Molex 5268-02
6. Weight : 65g
<제품 설치시 주의사항>
- 배터리 연결시 +/- 극성을 반드시 확인하시고 올바르게 연결하시기 바랍니다.
- 다른 BEC 제품 또는 전원 공급 장치와 병렬로 연결하여 사용할 수 없습니다.
- 10A 이상의 전류를 연속적으로 사용할 경우 어느 정도의 발열이 있습니다.
통풍이 원활한 위치에 설치 하시거나 밀폐된 장소에서 사용시 제품의 Fan 포트에 소형 Cooling Fan 장착 후 사용하시길 권장합니다.

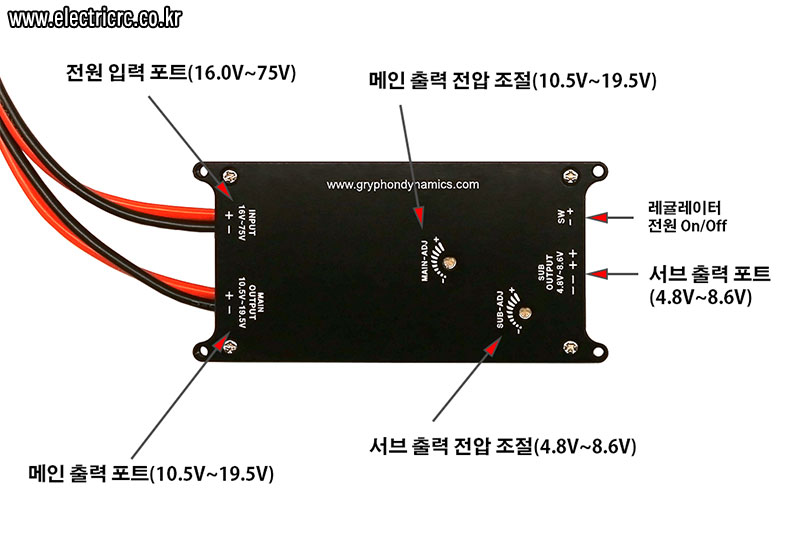

<출력 전압 설정>
- 출력 전압 설정은 본체 뒷면의 DIP 스위치를 이용합니다.
- DIP 스위치 변경시 전원이 Off 된 상태에서 DIP 스위치를 변경 후 다시 전원을 On 합니다.
- 사용하고자 하는 해당 전압의 스위치를 선택하여 전압을 설정합니다.

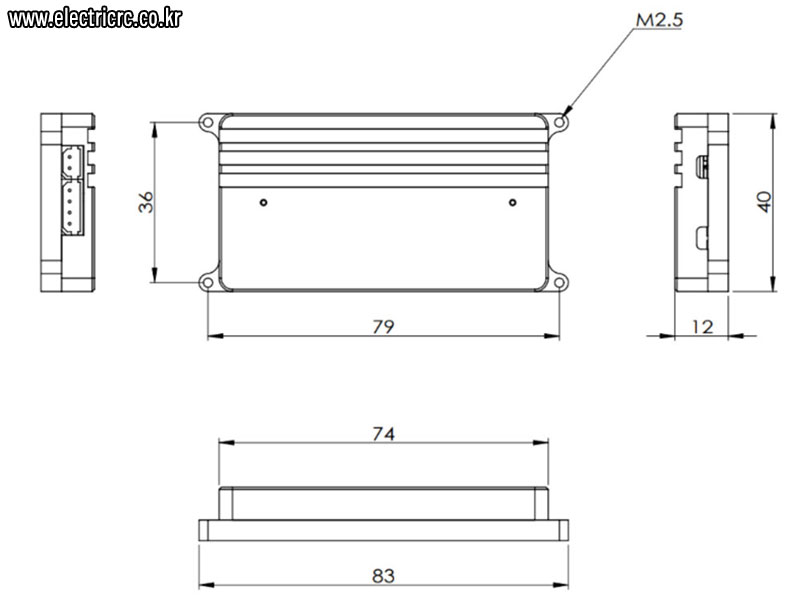

<Dimension>
- 제품의 크기는 아래 이미지를 참고하세요.
- A/S 문의(Gryphon)
TEL : 053-983-1793
> 상품 상세정보
| 제조사 | Gryphon | 원산지 | 한국 |
|---|---|---|---|
| 브랜드 | - | 모델명 | - |
104,000원
