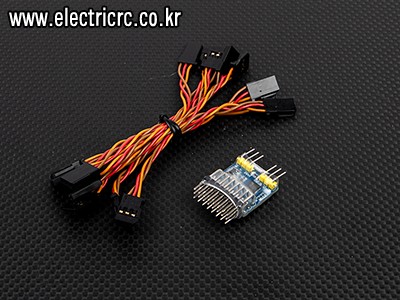

TAROT 8ch Signal Converter for PWM/PPM/S-Bus/DBus/Pixhawk - V2
Tarot사의 8ch 시그널 컨버터 모듈 세트.
32bit MCU를 내장, 별도의 스위치 조작 없이도 입력되는 디지털 시그널을 자동으로 분석해서 PWM 시그널로 변환해서 출력하는 모듈입니다.(양방향 전환)
1. PWM 시그널 입력시 -> PPM 및 S.Bus 시그널로 자동 전환 출력
2. PPM 시그널 입력시 -> PWM 시그널로 자동 전환 출력
3. S.Bus 시그널 입력시 -> PWM 및 PPM 시그널로 자동 전환 출력
Tarot's high performance SBUS/PPM/PWM signal conversion module supports the interconversion of the remote control's S.BUS signal, PPM signal, and the PWM signal of the common receiver.
<제품 특징>
1. 8채널 PWM/PPM/S.BUS 컨버터.
2. 입력 신호를 자동으로 검출, 다른 포맷으로 변경 후 출력
a. 8개의 PWM 채널 중 하나라도 입력 시그널이 검출되면 PPM 및 S.BUS 포트로 동시 출력.
b. S.BUS 포트에 입력 시그널이 검출 되면 PWM 및 PPM 포트 쪽으로 동시 출력.
c. PPM 포트에 입력 시그널이 검출 되면 S.BUS 및 PWM 포트 쪽으로 동시 출력.
3. LED 상태 표시등은 3개의 컬러로 사용자가 컨버터의 상태를 보다 쉽게 확인 가능.
4. 최대 20V 입력 전압 허용.
5. 32bit MCU 내장, 8bit MCU 대비 안정적이면서도 매우 빠른 응답 특성.
<채널 및 LED 상태 표시등 설명>
1. 1~8번 채널은 PWM 입/출력으로 사용
2. S,BUS 채널은 S,BUS 입/출력으로 사용
3. PPM 채널은 PPM 입/출력으로 사용
4. 입력 시그널이 없는 경우 3개의 LED가 정상 점등 (PPM/녹색, S.BUS/청색. PWM/적색 점등)
5. 입력 시그널이 정상적으로 들어오는 포트는 점등, 나머지 출력 포트들은 점멸(깜박임)
예제1 : PPM 신호가 입력으로 들어오면 PWM 녹색 LED 점등, S.BUS의 청색 LED는 점멸, PWM의 적색 LED 점멸.
예제2 : S.BUS 신호가 입력으로 들어오면 S.BUS 청색 LED 점등, PPM의 녹색 LED 점멸, PWM의 적색 LED 점멸.
예제1 : PWM 신호가 입력으로 들어오면 PWM 적색 LED 점등, S.BUS의 청색 LED는 점멸, PPM의 녹색 LED 점멸.
<Specifications>
- 8-channel remote control receiver signal conversion × 1 (26 × 24mm)

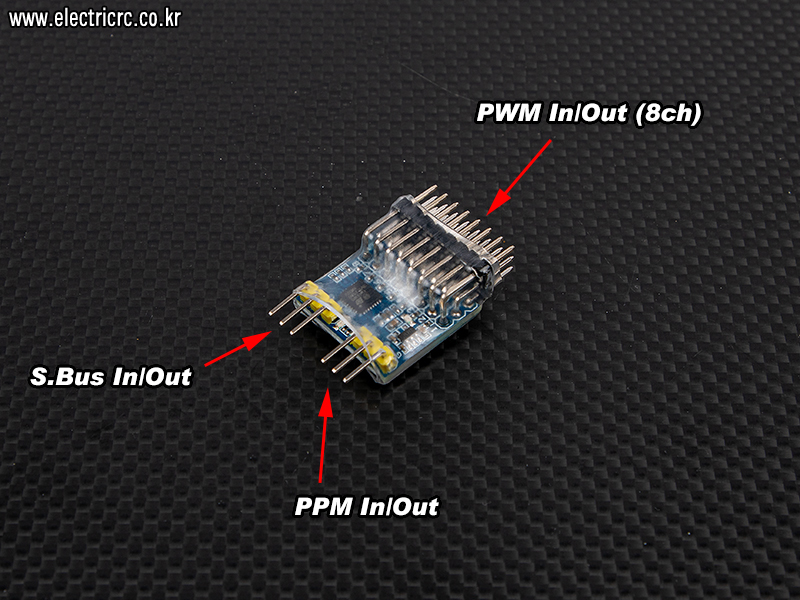

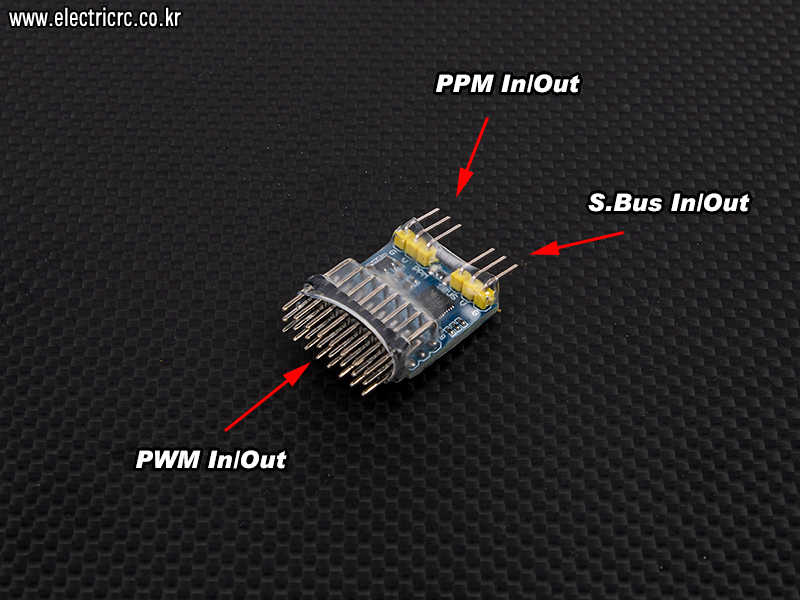

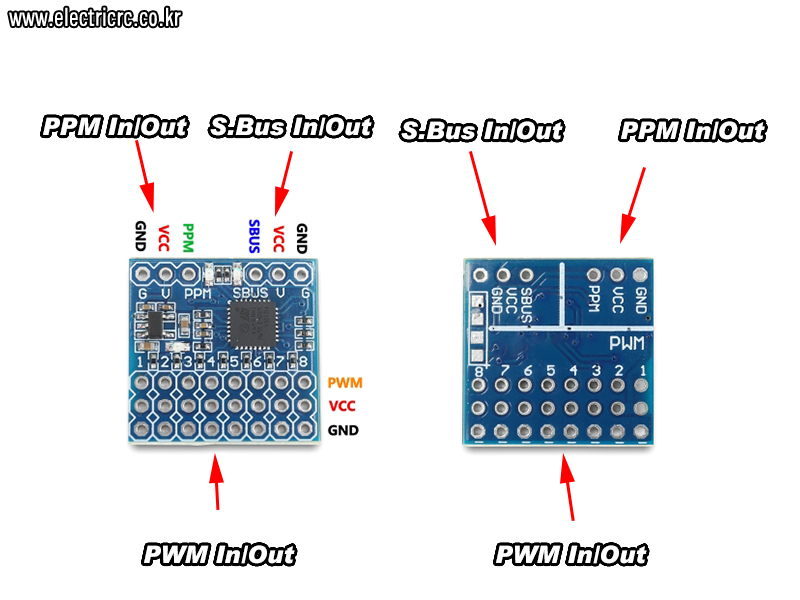

<배선도 가이드>
Version.2부터는 사용자의 편의를 위해 S.BUS 및 PPM 포트가 PCB의 반대편으로 레이아웃이 변경되었습니다.
배선 연결도는 아래 이미지를 참조하세요.

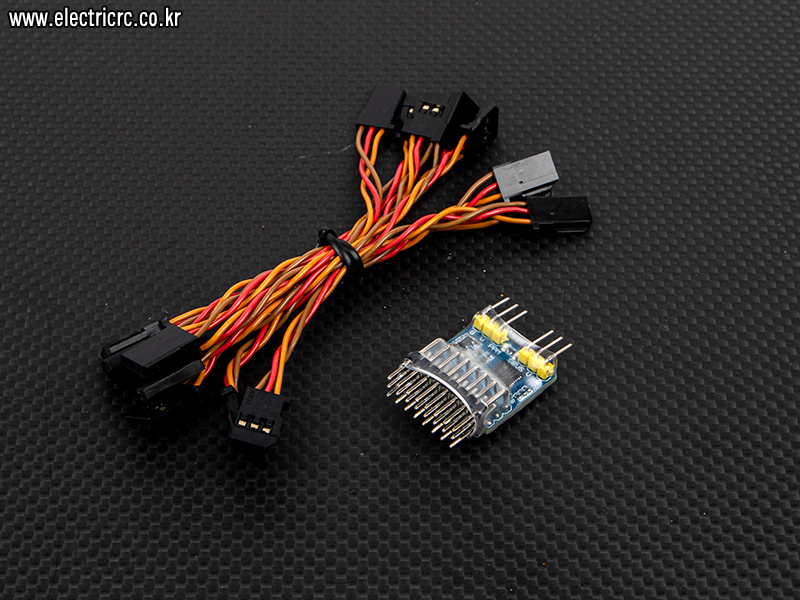

<제품 이미지>
> 상품 상세정보
| 제조사 | TAROT | 원산지 | 중국 |
|---|---|---|---|
| 브랜드 | - | 모델명 | - |
3,500원
