TAROT Industrial Quad/Hexa Power Distribution Board(12S/480A/21KW)
대형 산업용 드론(쿼드/헥사)에 사용되는 대용량 파워 디스트리뷰션 보드.
12S(44.4V) 입력을 지원하며, 사용자 편의를 위해 모터 출력단(XT90 /6 Port) 외에 별도의 보조 출력 (12S(XT60) x 2 Port/6S(XT60) x 2 Port) 단자를 구비하고 있습니다.
아울러 시그널 배선도 간편하게 Arrange 할 수 있도록 PCB pattern으로 구성된 Integrated Signal Port를 채용, 복잡한 내부 시그널 배선도 깔끔하게 정리가 가능하며, 차후 메인터넌스시 손쉽게 분리 할 수 있도록 세심하게 설계된 최강의 전원보드입니다.
최대 21KW(21,000W)의 출력이 가능하며 일반적으로 10L~30L급 방제기, 또는 최대 페이로드(AUW) 12~50Kg 대역의 대형 산업용 드론에 적합합니다.
<제품 배선 관련>

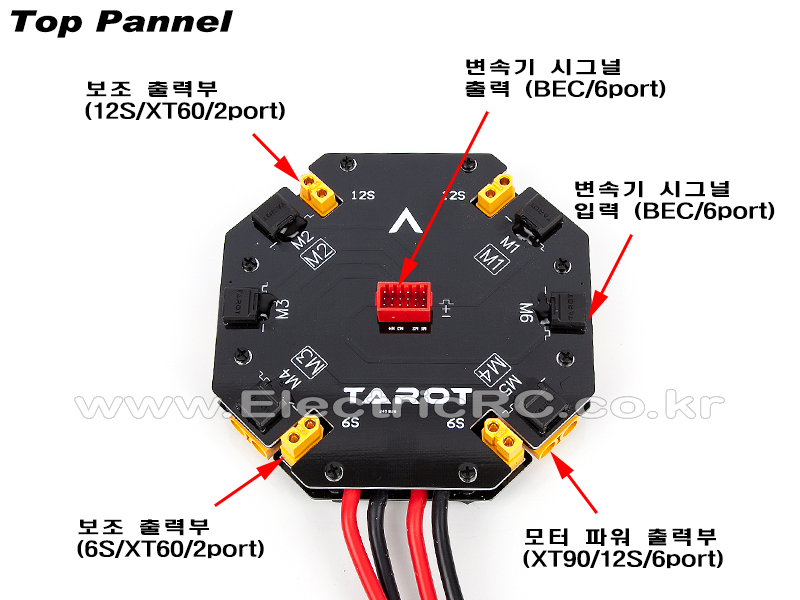

- 상부 패널 레이아웃.
상부 패널에는 보조 출력(PMU 및 PFV 기타 모듈) 연결을 위한 6S(22.2V/XT60) 및 12S(44.4V/XT60) 각 2 포트가 구성되어 있습니다..

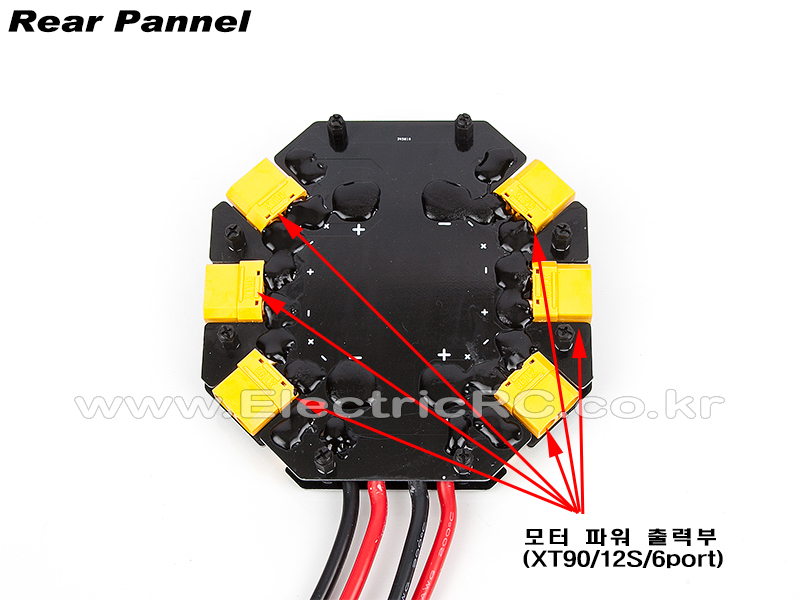

- 하부 패널 레이아웃.

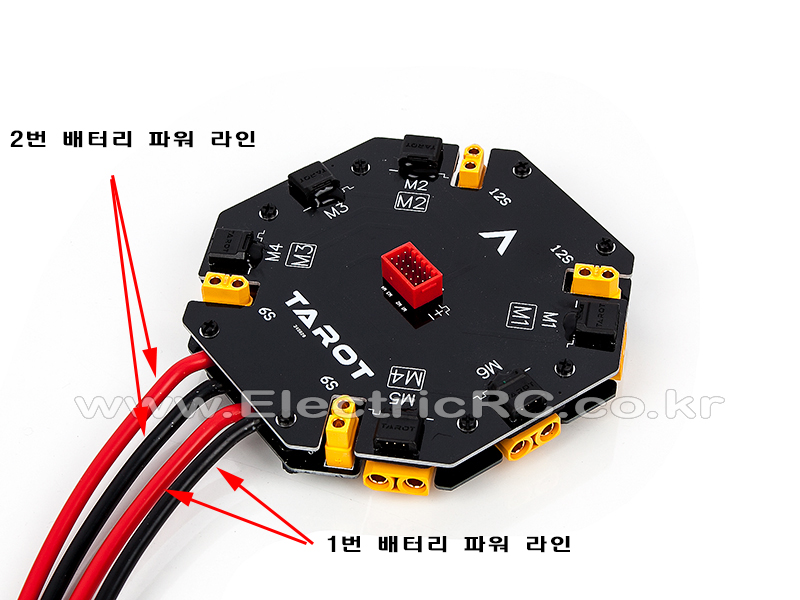

- 직렬 12S 연결시 직렬 1번 배터리와 2번 배터리의 연결 배선은 아래 이미지를 참고하세요.
1번 배터리와 2번 배터리의 +/- 와이어의 배선이 뒤섞일 경우 쇼트 등의 위험이 있으므로 주의를 요합니다.

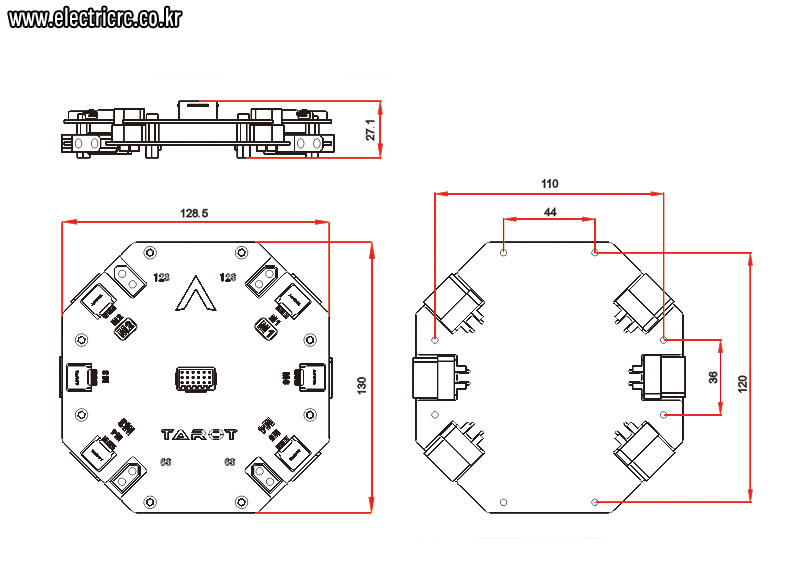

- Schematic Diagram
> 상품 상세정보
| 제조사 | TAROT | 원산지 | 중국 |
|---|---|---|---|
| 브랜드 | - | 모델명 | - |
