WJD X1100HZ Quad-Copter Long Range Frame Basic Combo(12S/V2)

WJD사의 장시간 비행용 쿼드 드론 키트.(1100mm Wheel Base)

12Cell 기반의 컴팩트 사이즈 산업용 기체로서 3~7Kg의 페이로드로 장시간 비행이 가능한 쿼드콥터 입니다.

Main Frame은 알루미늄을 통 CNC 가공, 세미 모노코크 방식의 구조로 중량 대비 탁월한 구조 강성을 가지고 있어, 혹독한 방제 환경에서도 뛰어난 내구성을 확보, 아울러 전천후 비행이 가능하도록 Water-Proof 처리가 되어 있습니다.

Arm 폴딩시 450mmx450mm의 컴팩트 한 사이즈로 경차 뒷좌석에도 손쉽게 수납이 되며 아울러 전통적인 WJD사의 슬라이딩 방식의 Carbon Battery Tray를 채용, 필드에서 신속하게 배터리 교환이 가능합니다.

전자식 Retractable 기어가 기본 사양으로 탑재 되어 있으며, Battery Tray Boom은 사용하는 배터리의 크기에 맞춰 높이 조절이 가능, 아울러 하부 섹션에 다양한 Device 장착이 가능합니다.

본 제품은 HobbyWing XRotor6 Plus(Integrated Type) 파워 시스템(23x8.8in Prop')이 4Set(CW/CCW) 포함된 패키지 상품입니다.

X1100HZ Long Range 버젼 프레임은 장시간 체공에 최적화 된 기체로서 Test 비행 시간은 다음과 같습니다.

1. 16,000mah 12S Pack 장착시(HobbyWing Xrotor6 Power System) :

- 41분 비행 @ 0.7Kg Payload

- 32분 비행 @ 2.0Kg Payload

2. 22,000mah 12S Pack 장착시(HobbyWing Xrotor6 Power System) :

- 54분 비행 @ No Payload

- 35분 비행 @ 3.0Kg Payload

주의 : 기체는 사용자의 조립 편의성을 위해 반 조립 상태로 공급 되므로 이점 양지 말씀 드립니다.(배송은 1~2일 소요될 수 있습니다.)

주의2 : 본 제품은 Basic Combo 사양으로서 모터, 변속기, 프롭은 및 기타 조립에 필요한 기자재가 포함되어 있으며 FC, 조종기, 수신기 및 배터리, 충전기 등이 별도로 필요합니다.

<Specifications>

- Symmetric Motor Wheelbase: 1100mm
- Folding propeller Specifications: Max 22 inch
- Dimension(Stretched) : 800x800x400mm

- Dimension(Folded) : 450x450x400mm

- Net Weight(w/o battery) : 4.8Kg(F5215 Motor 기준)

- Net Weight(w/o battery) : 5.5Kg(R6215S Motor 기준)

- Max Take-Off Weight : 13Kg

- Regular Payload : 5Kg

- Hovering Time(No Load) : 16~54minutes

- Working temperature: -10 ℃ ~ 40 ℃


<권장 사양>

- 조종기 : 8ch이상 조종기

- Flight Controller : 범용 플라이트 컨트롤러

- Motor : 패키지에 포함되어 있습니다.

- ESC :  패키지에 포함되어 있습니다.

- Propeller : 패키지에 포함되어 있습니다.

- Battery : 10,000~22,000mAh 6S1P Pack x 2 Set

- 전자식 Retractor 컨트롤러용 레귤레이터 : [Gryphon] Hyper High Voltage BEC(60V/5A)

  주의 : 제품에 포함된 Retractor 컨트롤러는 최개 6S까지 밖에 지원되지 않습니다.

  따라서 Retractor 컨트롤러를 구동하기 위해서는 별도의 레귤레이터가 필요합니다.

<제품 이미지>

- 컴팩트한 사이즈의 3~7kg Payload 사양의 LRG Quad Copter

- Arm Folding 이미지

- Battery Tray Support 섹션은 높이 조절이 가능합니다.

- Battery Tray 하부 바닥면은 각종 Device 장착이 가능하도록 Carbon 통 판재로 되어 있습니다.

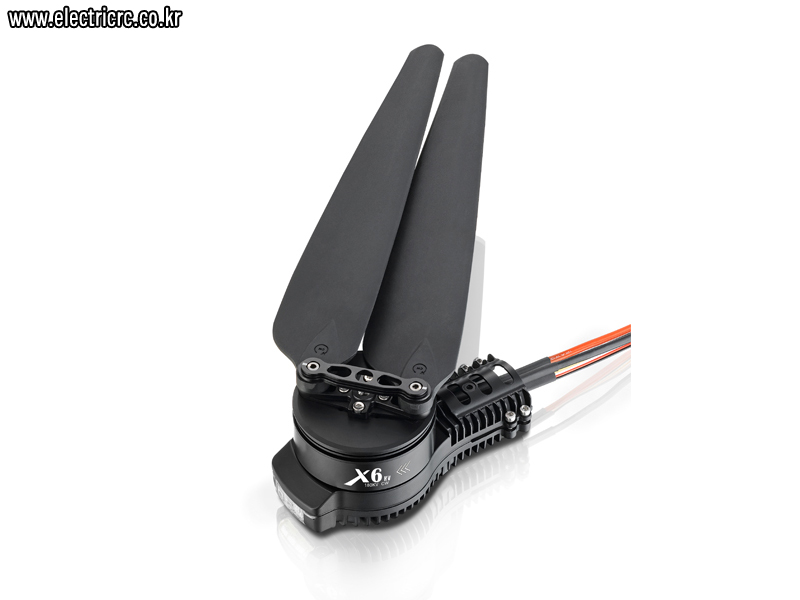

- HobbyWing Xrotor6 Power System 장착 이미지(예제)

- 방수처리된 세미 모노코크 방식의 메인 프레임.

- Retractable Landing Skid Support Plate에는 GPS 마운트를 장착할 수 있도록 홀 가공이 되어 있습니다.(GPS 마운트 기본 포함)

- 빠른 배터리 교체가 가능한 Sliding Type Battery Tray 포함!

- 리어 패널에는 FC용 LED 리플렉터가 장착되어 있습니다.

- Snap Lock 방식의 폴딩 암

<Frame Section>

- 세미 모노코크 방식의 메인 프레임.

- 알루미늄 블럭을 통 CNC 가공처리, 상/하판만 알루미늄으로 구성된 타사의 프레임과는 비교할 수 없는 구조 강성을 가지고 있습니다.

- 산화 방지를 위한 니켈 도금 후 쇼트를 방지하기 위한 비전도성 코팅 처리 및 마감.

- 하부 데크 섹션

- 암 폴딩시 덜렁거림을 방지하기 위한 Lock 클립 장착.
